電磁流量計的工作原理

電磁流量計以依據的基本原理是法拉第電磁感應定律，當導體在磁場中做切割磁力運動時，導體內將產生感應電動勢

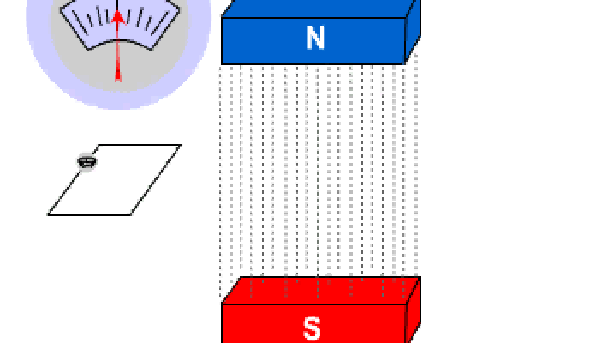

電磁感應定律也叫法拉第電磁感應定律，電磁感應現象是指因磁通量變化產生感應電動勢的現象，例如，閉合電路的一部分導體在磁場里做切割磁感線的運動時，導體中就會產生電流，產生的電流稱為感應電流，產生的電動勢（電壓）稱為感應電動勢 。

電磁感應定律中電動勢的方向可以通過楞次定律或右手定則來確定。右手定則內容：伸平右手使姆指與四指垂直，手心向著磁場的N極，姆指的方向與導體運動的方向一致，四指所指的方向即為導體中感應電流的方向（感應電動勢的方向與感應電流的方向相同）。楞次定律指出：感應電流的磁場要阻礙原磁通的變化。簡而言之，就是磁通量變大，產生的電流有讓其變小的趨勢；而磁通量變小，產生的電流有讓其變大的趨勢。

感應電動勢的大小由法拉第電磁感應定律確定；e(t) = -n(dΦ)/(dt)。對動生的情況也可用E=BLV來求

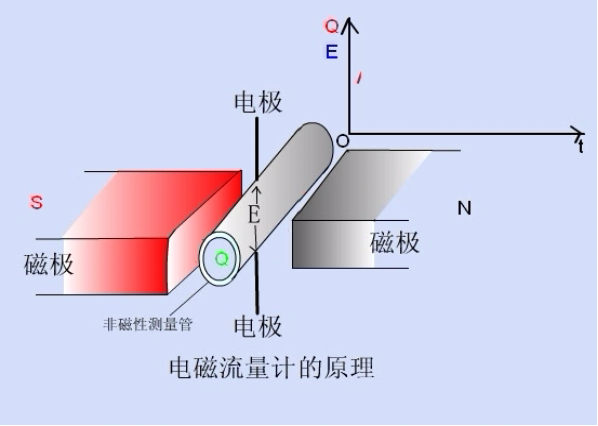

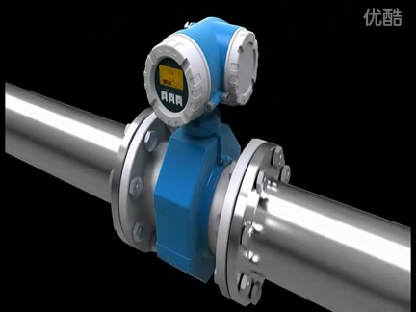

將該原理應用于測量管內流動的導電流體，并且流體流動的方向與磁場方向垂直。流體中產生的感應電動勢被位于管子徑向兩端的一對電極檢測到。

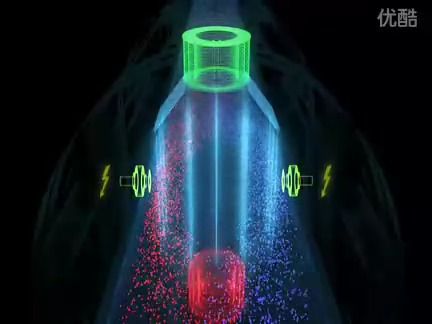

這里用線色和藍色表示帶電粒子。起初，當液體不流動時，兩個電極之間不會測到任何電壓。當液體流動時，磁場會對帶電粒子產生作用力，正負帶電粒子便會分開，集中到管壁兩側，此時兩個電極將檢測到電動勢。

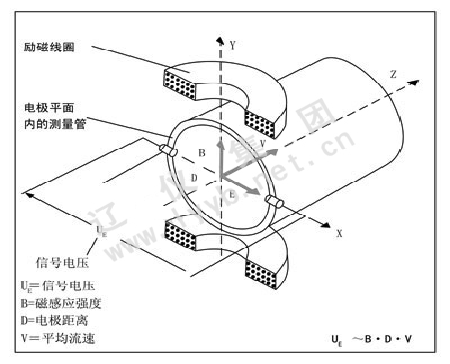

該感應電動勢UE與磁感應強度B、電極間距離D和平均流速V成正比。因電磁感應強度B和電極距離D是常數，所以感應電動勢UE與平均流速成成正比，而體積流量又與平均流速V成正比，所以體積流量與感應信號成正比。在信號轉換器中，該感應信號電壓被轉換成體積流量，同時轉換成可編程的模擬作數字信號輸出。 公式為： UE =K*B*D*V（K為比例系數）
